脑科学研究一直是生物科学的重点研究领域。近年来，许多研究开始集中在脑电信号分析方法上以了解大脑活动的工作机制。为得到更加真实和全面的数据，生物电信号通常需要多条采集通道进行采集。


传统的脑电信号采集系统中将生物电信号在放大器正负端同时进行斩波调制，而由于放大器负端已经因为接入参考电极而引起了输入阻抗衰减，在负端进行斩波再次引起了输入阻抗的衰减，造成放大器正负端的输入阻抗不匹配，使得系统共模抑制比降低。


一种应用于生物电信号采集芯片的多通道双路斩波方法


获取穿戴于颅外的微电极脑电检测设备上工作电极采集到的脑电信号，将所述脑电信号按照相邻电极的最短距离进行两两组合，得到多组双路脑电信号；同时采集所述微电极脑电检测设备上参考电极的基准信号；

分别将各组所述双路脑电信号输入对应的斩波调制单元进行双路斩波调制，并将斩波调制后的各组双路脑电信号输入到对应的各路全差分信号放大模块的同相输入端，以及将所述基准信号输入各所述全差分信号放大模块的反相输入端进行信号放大，得到各组双路脑电信号的放大信号；


将各组所述双路脑电信号的放大信号传输至差分差值放大模块进行信号交叉比较，输出得到各组交叉比较后的脑电信号；


将各组所述交叉比较后的脑电信号分别输入到对应的斩波解调单元进行斩波解调，并将斩波解调后的脑电信号输入低通滤波器进行噪声滤波，输出得到目标脑电信号。

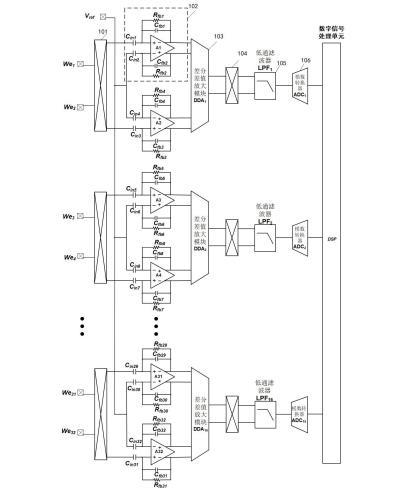

注：微电极脑电检测系统包括工作电极、参考电极以及如上述图1所述所述的多通道双路斩波系统。


上述应用于生物电信号采集芯片的多通道双路斩波方法以及系统，通过将脑电信号两两组合并进行斩波调制，将调制后的双路脑电信号均传递至对应通路的全差分信号放大器的同相输入端，所有的反相输入端统一接参考电极的基准信号，对各组双路脑电信号进行信号放大，使得输入阻抗均衡，有效解决了正负端输入阻抗不匹配的问题，提高了脑电信号的共模抑制比。
