一种胸廓出口综合症的肌肉信息检测装置，其包括若干检测单元和电极针，所述若干个检测单元呈阵列分布，所述检测单元之间通过弹性部连接，所述检测单元设有沿厚度方向层叠设置的用于检测表面肌电信号的肌电检测部和用于检测肌音信号的肌音检测部，在所述检测单元上设有贯通所述肌音检测部和肌电检测部的插孔；所述电极针被构造成注射器形态，其具有可插入体内的针尖部，在所述针尖部上设有微电极阵列；使用时，所述检测单元通过所述弹性部而调整形态以贴合在与胸廓出口综合征相关的部位表面上采集表面肌电信号和肌音信号，所述电极针的针尖部可穿过所述插孔而插入疑是卡压部位的狭窄间隙中以注射局部封闭药物，并可通过所述微电极阵列实时采集注射局部封闭药物后的肌肉运动单元的激发信号。

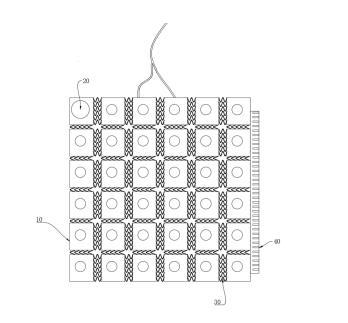

本发明的胸廓出口综合症的肌肉信息检测装置包括若干个检测单元10和电极针20。


所述检测单元10呈阵列分布，所述检测单元10之间通过弹性部30连接，从而使得多个检测单元10、多个弹性部30连接在一起而形成检测主体。由于检测单元10之间通过弹性部30进行连接，因而使用时，可通过拉伸所述弹性部30而调整检测主体的形态以贴合在与胸廓出口综合征相关的部位表面上进行信号采集。这样，便可根据实际需要而调整贴合面大小而将各个检测单元10设置在准确的位置上进行检测，从而提高数据采集的准确性。


所述检测单元10设有沿厚度方向层叠设置的肌电检测部11和肌音检测部12。所述肌电检测部11用于检测表面肌电信号，所述肌音检测部12用于检测肌音信号。通过采集表面肌电信号和肌音信号，可以初步判断胸廓出口综合征相关的肌肉有无异常。


所述电极针20被构造呈注射器形态，其具有可插入体内的针尖部21。在所述针尖部21上设有微电极阵列，因此，所述电极针20既可以用于注射药物，又可以插入体内而采集体内的肌肉运动单元的激发信号。所述微电极阵列的设置可参考公知技术，本发明不对其进行限制。

为方便配合电极针20使用，将电极针20插入疑是卡压部位，在各个检测单元10上设有贯通所述肌音检测部12和肌电检测部11的插孔17。所述插孔17可供所述电极针20插入。当通过检测单元10采集到表面肌电信号和肌音信号后，便可根据表面肌电信号和肌音信号而判断何处异常而疑是为卡压部位，这样，便可将电极针20通过相应位置处的检测单元10而插入疑是卡压部位的狭窄间隙19中以注射局部封闭药物，通过局部封闭诊断来进一步判断是否为胸廓出口综合征。当局部封闭药物注射至疑是卡压部位的狭窄间隙19后，若为胸廓出口综合征，相应的痛感便会消失；若不是胸廓出口综合征，药物注射前后用户感觉变化不明显；而通过电极针20的微电极阵列实时列采集注射局部封闭药物后的肌肉运动单元的激发信号，便可判断注射药物后的肌肉变化状态，从而判断封闭药物注射的效果而对胸廓出口综合征进行辨认。
