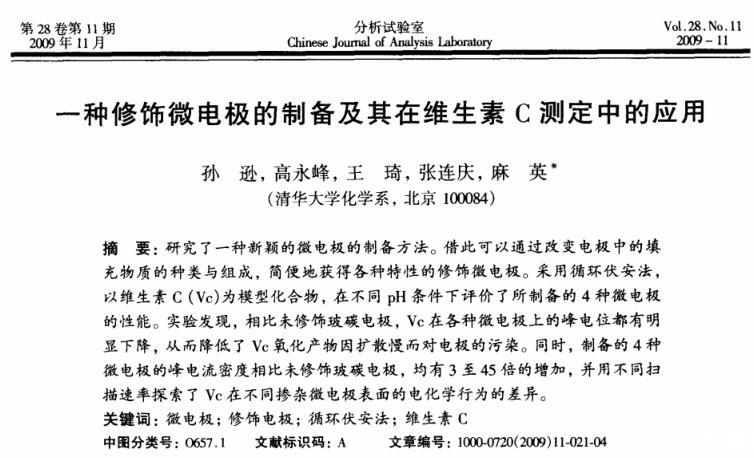

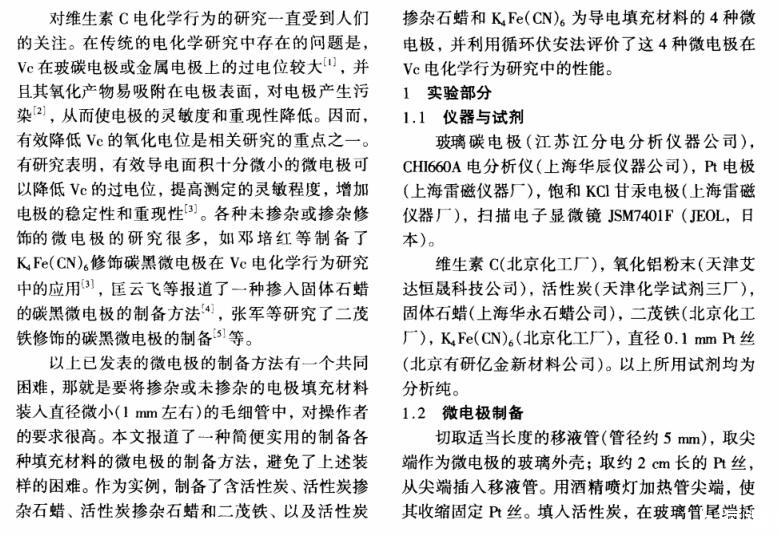

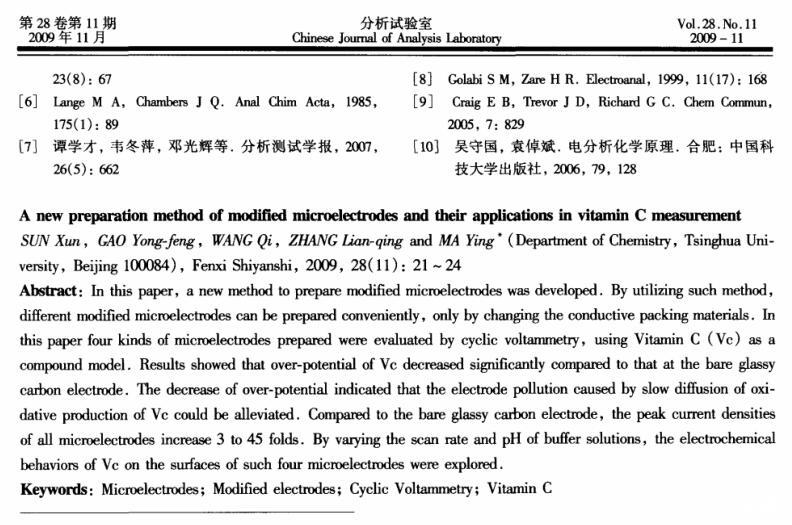

【摘要】：研究了一种新颖的微电极的制备方法。借此可以通过改变电极中的填充物质的种类与组成，简便地获得各种特性的修饰微电极。采用循环伏安法，以维生素C(Vc)为模型化合物，在不同pH条件下评价了所制备的4种微电极的性能。

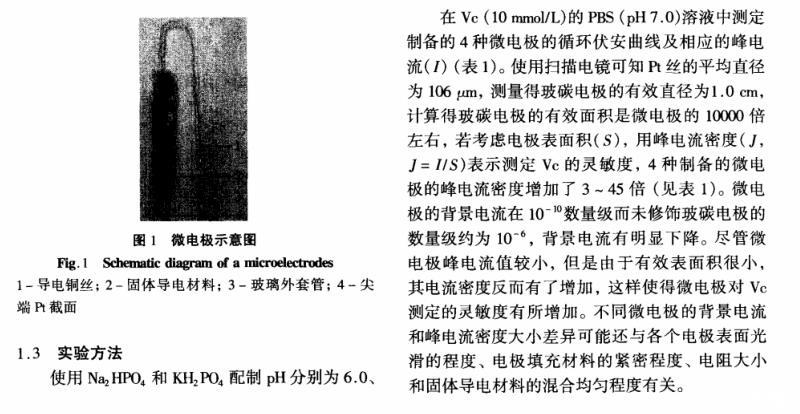

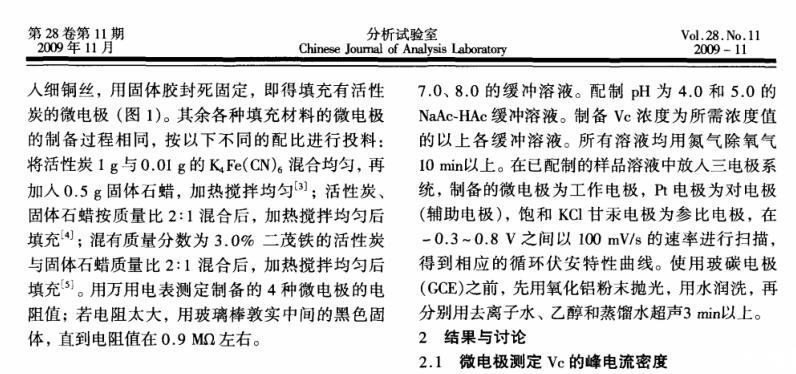

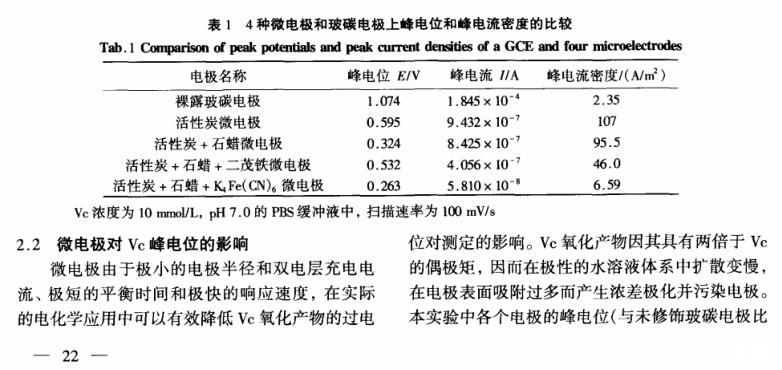

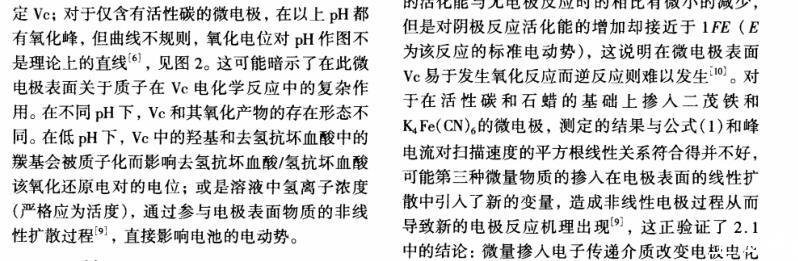

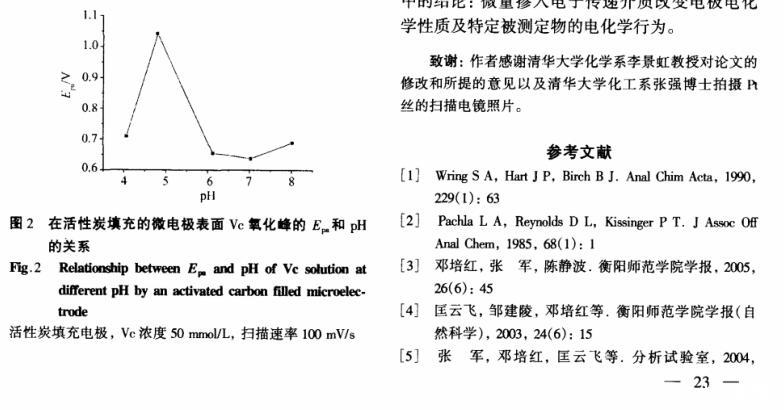

实验发现，相比未修饰玻碳电极，Vc在各种微电极上的峰电位都有明显下降，从而降低了Vc氧化产物因扩散慢而对电极的污染。同时，制备的4种微电极的峰电流密度相比未修饰玻碳电极，均有3至45倍的增加，并用不同扫描速率探索了Vc在不同掺杂微电极表面的电化学行为的差异。
