金属电极的类型

WPI提供许多金属电极，主要有四种基础式样，下面将给出这四种金属电极式样的选择指导。另外，我们顺便交代一下同心圆双极电极。注意：下面图中的大小不等于实际大小。

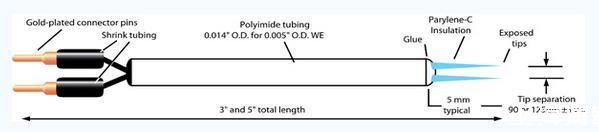

A型电极：

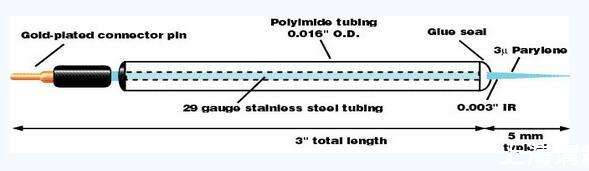

B型电极：

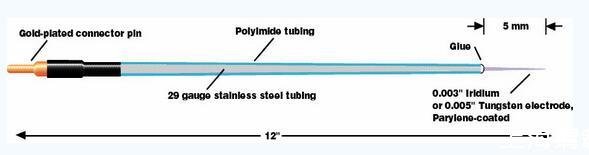

C型电极：

D型电极：

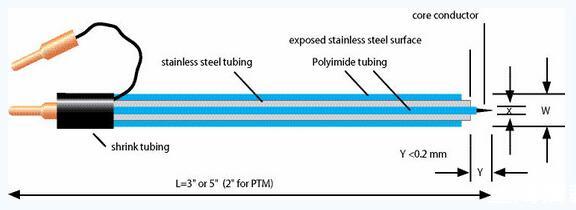

同心圆双极电极

这些电极在屏蔽式电信号记录和激发电位应用方面是非常出色的，尤其适合于双极刺激。该电极尖端是由钨丝制成，直径为75微米。外层不锈钢导体管用0.2毫米厚度的多聚亚胺绝缘材料包裹直到不锈钢管的末端，也可以提供没有绝缘材料包裹的这类电极。

金属电极的选择

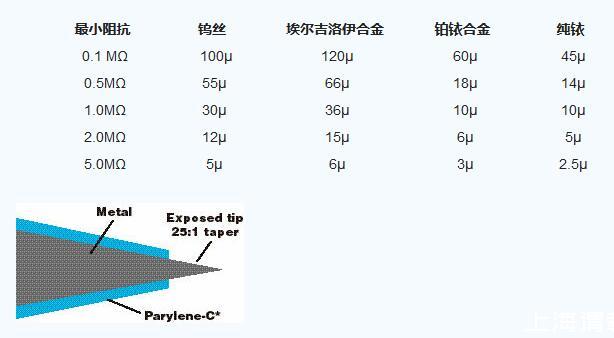

暴露尖端大小（最小的）

WPI金属电极材料多样，尖端直径与实验所需最小阻抗有关，可以参考下表选择自己实验所需要的电极。



KT管

在部分产品代码中含有KT意指Kapton管，从导体上延伸至尖端5毫米之内，这样给电极柄提供坚硬和额外的绝缘体。如果电极要通过一根导管做很深的穿透实验时，我们推荐使用镀Kapton的电极。

热处理电极尖

热处理电极尖（见下图）在用于穿透坚硬的膜时非常有用（慢性移植型转移时不主张使用），该流程可以使用一个微锻造手段来完成，该过程中是定位靠近尖端进行加热以便融化在暴露金属末端之间的Parylene-C。这样可以提供一种平稳的过渡并可以使Parylene-C更好地粘附到金属上。

KT和非KT电极两者都能热处理，但只对Parylene-C包裹的电极进行热处理。加热可以融化Parylene，以便它像羽毛向下靠近裸露尖端的手柄，同时消除了由于Parylene突然消失而造成的电极裸露尖端上的陡峭边缘，其目的也可以在组织插入期间防止Parylene从电极上脱胶。热处理电极在慢性插入时用得并不非常好，因为羽毛边缘容易受长时间液体浸泡的影响，这样将改变电极的阻抗特征。

要让你自己的电极进行热处理，请在任何KT代码前加上前缀字母H，该处理是会发生额外费用，请先询价。

*Parylene是Union Carbide的注册商标；Kapton是杜邦公司的注册商标；Elgiloy是Elgiloy Ltd.的注册商标。

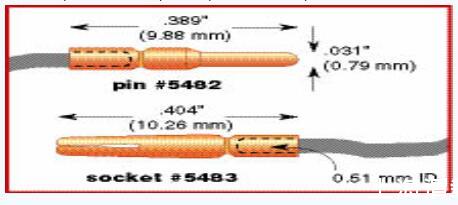

镀金的针芯

镀金针芯(WPI货号#5482)和插座(WPI货号#5483)可以连接24G、26G或28G的电线。

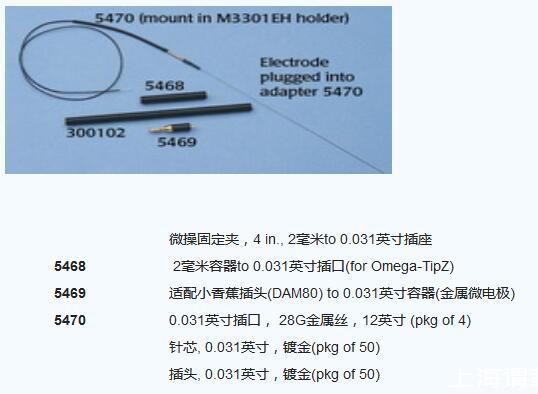

附加的附件

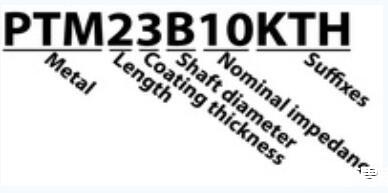

几乎没有例外，WPI的电极与下面所述的货号标准完全相符，通过下面的货号，你完全可以了解：

金属类型：电极由何种金属制成，如铂金属、铱金属或其它金属制成；

电极尖端长度：一般以英寸为单位；

包埋的厚度：一般以微米为单位；

核心手柄直径：KT包埋B型电极为0.356毫米。该代码不会用于Elgiloy不锈钢电极编排；

阻抗的大小：在1KHz时，测量阻抗为0.1M欧姆，该电极有1.0M欧姆的最小阻抗；

后缀：一般为Kapton（缩写为KT）和热处理（缩写为H）后缀。如果没有任何后缀，那么电极只有Parylene。如果带有字母B，则为钝电极尖。

当辨别电极货号时，下列代码是非常重要的：

使用金属的类型：

IRM：纯铱

PTM：铂铱合金

SSM：埃尔吉洛伊/不锈钢合金

TM：钨丝

TST：钨丝

核心手柄直径：

A：0.127毫米（带有Kapton时为0.216毫米）

B：0.254毫米（带有Kapton时为0.356毫米）

C：0.085毫米（带有Kapton时为0.145毫米）

D：0.106毫米（带有Kapton时为0.180毫米）

后缀：

KT：金属电极后缀为KT时表明为Kapton包埋多聚亚胺管；

B：后缀为B时，则表示尖端为钝头；

H：后缀为H时表示该电极是热处理电极，但它只用于Kapton包埋的电极。

注意：所有电极均可以根据客户的要求进行定制，包括长度、钝头和热处理，但需要负担额外的费用。
