配合料Redox值影响着玻璃熔化过程中的氧化还原过程，对高温熔体表面张力、熔体品质及脱色效果产生显著影响。虽然配合料Redox值的原理性研究由来已久，但玻璃工厂的实际应用仍然不多，往往还因此给工艺制程带来较多困扰。从应用性层面出发，探究原料COD及配合料Redox值的影响因素和管控要点，对于预防熔体缺陷、提升产品品质有着重要的实践意义。


1 COD值和Redox值的定仪


玻璃配合料制备中的各种玻璃原料，总会不同程度地含有一些含碳物质，在玻璃熔制过程中，其作用同配方中引入的碳粉性质一样，影响着配合料气氛和熔制气氛。把这些含碳物质通过一定的测定方法进行检测并折合为C量（CODC，×10-6kg/kg）来表示，就称该测定值为COD值。COD是化学需氧量（Chemical oxygen demand）的英文缩写，它实际上评估了原料或配合料的氧化还原势，氧化性原料的COD值为负，还原性原料的COD值为正，它是Redox值核算中还原势的核算基础，对玻璃脱色效果的影响非常显著。


Redox是氧化还原势（Oxidizing&Reducing potential）的英文缩写，表征的是配合料的氧化还原特性，对Redox值的控制称为Redox值，简称R值，它是把配合料中各原料所含还原性物质通过COD值测定折算为等当量的碳（CODC），连同加入配合料中的还原剂和氧化剂等一并纳入核算体系进行R值计算、评估和调整，以精确控制配合料的氧化还原性，对玻璃脱色效果的影响非常显著。


由此可见，R值主要受原料COD、配合料中辅助原料如氧化剂、还原剂的种类和引入量的影响。

2 Redox值核算


配合料COD是Redox值的核算基础，与配合料中的还原剂有着等效的作用影响着配合料还原势，因此在进行Redox值核算前需先对COD进行计算。


2.1 COD核算


配合料COD核算分三步：


（1）核算原料用量


原料用量核算是在当前配方料单（表1第3列）基础上，以907.20 kg（2000lb）石英砂用量为基数进行其他各原料用量的计算（表1第4列）。


（2）检测原料COD


原料COD（表1第5列）是计算配合料COD的前提和基础，必须对其进行检测。


3.0240——以石英砂用量为907.20 kg时各原料的换乘系数。

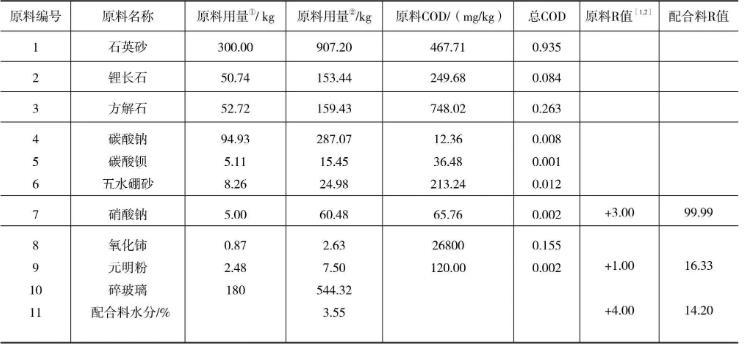

表1玻璃配合料COD C、R值示例核算


2.2 Redox值核算


Redox值的算法国际上有两种，一是英国Calumite公司算法，二是美国FMC公司算法，不同算法使用的原料因素值也不同，而且这些因素值也不是一成不变的。


本文以FMC公司算法做示例计算，核心计算步骤分三步：


①核算配合料氧化势；


②核算配合料还原势；


③核算配合料Redox值；


接续进行参数的核算：


④核算玻璃液Redox值；


⑤核算澄清数；


⑥核算SO2在配合料中引入量；


⑦核算SO2在玻璃液中引入量。


3 Redox值控制


玻璃配合料Redox值的工艺控制主要从原料和配方两个方面着手，凡是影响原料COD的因素、对辅助原料种类和含量的调整都会影响配合料Redox值，从工艺操作层面上看，需要强化对以下要素的管制。


3.1原料品质的管制要素


（1）稳定原料产地


不同产地的矿物原料因其形成条件的差异，使得所含还原性物质的种类与数量不同，由此导致COD产生较大差别。取样江西宜春、宜丰锂长石，贵州、广东白云石对其进行CODC的检测结果出现显著差异，见图1。


图1不同产地的锂长石（左）和白云石COD C差异


化工类原料也会因工艺或过程控制差异，同种原料不同制造厂家的产品其COD也存在差异。同时，不同种类的原料COD往往差异巨大。


（2）稳定粒度管制要求


矿物原料的粒度越细CODC值会越高，通常化工原料CODC不会随原料粒度变化而变化。换句话讲，原料或配合料粒度分布情况会影响COD的大小。工业副产物原料的CODC可能会因成分种类和含量差异带来变化。


（3）杜绝原料和碎玻璃污染


原料在运输、存贮或转运过程中不能受污染，污染物不但会影响原料CODC，还可能会带来熔体缺陷，如铬矿渣污染石英砂带来熔体黑色结石；黏土、淤泥、氧化铁锈污染碎玻璃恶化玻璃脱色效果。碎玻璃中含有的乳浊玻璃、陶瓷、塑料、金属、杂色玻璃、喷涂材料等都会给工艺过程控制带来困扰，有机夹杂物的引入，使得配合料COD值升高。


Redox值的调整技巧


在工艺过程中，为了满足某些特定工艺要求，有时需要对配合料COD或Redox值进行调整，调整过程中需遵循如下流程：①评估调整目标；②拟定调整幅度；③确定原料种类；④预算调整结果；⑤评估预算结果。


预算方式可以在多种情况下进行，如：


①配方料单输出计算时


当调整配方设计成分或辅助原料含率量变化时，即可预算输出Redox值相关信息，并对其进行评估。


②配方料单成分反算时


当调整主要或辅助原料用量时，即可预算输出Redox值相关信息，并对其进行评估。


③Redox值配方调整时


根据给定Redox值相关指标和待调原料种类或范围，直接计算出符合Redox参数要求的原料用量。


在以上三种预算模式中，前两者是“被动调整”，通过改变设计成分或原料种类与用量评估Redox值相关参数变化是否符合预期要求，后者是根据给定的Redox值目标和原料种类及范围，精确计算原料用量。
